GN 515 Chiusure Acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo

Foto

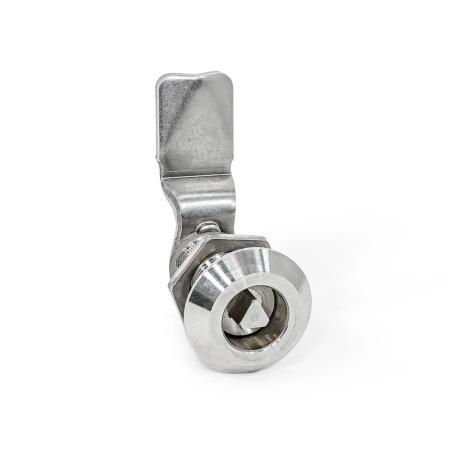

GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo Tipo: DK - Con innesto triangolare
Tipo: DK - Con innesto triangolare
GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo Tipo: DK - Con innesto triangolare GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo Tipo: SCH - Con intaglio GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo Tipo: VDE - Con doppia mappa GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo Tipo: VK7 - Con innesto quadrato GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo Tipo: VK8 - Con innesto quadrato
Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Le chiusure GN 515 sono identiche alle chiusure standard GN 115, ad eccezione del corpo di contenimento esteso. Funzionano con una rotazione massima di 90° che porta la levetta di chiusura in posizione di blocco dietro il telaio. Gli smussi della levetta facilitano la chiusura della porta.

Grazie al materiale in acciaio INOX, le chiusure sono perfettamente adatte all'uso in ambienti corrosivi.

Installando levette di chiusura con diversi profili di curvatura, la distanza di chiusura A può variare da 18 a 82 mm a seconda dell'altezza del corpo di contenimento h1, mentre il corpo di contenimento esteso è adatto per uno spessore s della porta fino a 40 mm.

Le chiusure GN 515 sono fornite con levetta di chiusura sciolta.

Specifiche

Corpo di contenimento serratura
Acciaio INOXNI

  • AISI 316 (a h1 = 30)
  • AISI 303 (a h1 = 50)
  • lisciaBL

Levetta di chiusura
Acciaio INOX AISI 304


Altre parti
Acciaio INOX AISI 303


Grado di protezione IP 65


RoHS

Accessorio

Chiavi a tubo GN 119.2
Calotte di protezione GN 120
Maniglie di apertura GN 120.1
Piastre di guida protettive GN 120.2
Maniglie interne per armadi GN 120.3
Perforatori per lamiera GN 123

Disegno tecnico

3D
Nascondi disegno tecnico
GN 515 Chiusure, acciaio INOX, con corpo di contenimento esteso, funzionamento con chiave a tubo disegno

Opzioni articolo / Tabella

Tipo

DKCon innesto triangolare
VK7Con innesto quadrato
VK8Con innesto quadrato
SCHCon intaglio
VDECon doppia mappa
Mostra / Nascondi colonne
h1Distanza levetta di chiusura Ah2s max.
3018222630323436384042465052624020
5038424650525456586062667072826040

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche




Materiale

Tipo





h1
Distanza levetta di chiusura A
Finitura

Istruzioni di progettazione e montaggio

6ebfda50-e2da-4b98-a59e-07245f6487e0

Per l’installazione, praticare un foro nella porta, nella copertura o nello sportello, come indicato nello schema.

Il foro di installazione richiesto nell'anta della porta viene solitamente praticato mediante punzonatura o taglio laser durante la produzione in serie.

Il diametro del foro di installazione può essere creato anche mediante foratura o fresatura, come raffigurato nei disegni schematici.

Quando si montano le chiusure occorre evitare che le parti interne della chiusura cadano dal corpo di contenimento durante la rimozione o il montaggio della vite a testa esagonale.

05a5ca55-5b59-452a-bed6-a461b8d776a7

Parte selezionata (Come ordinare)

Totale (netto)
37,89
più IVA 7,20 €
lordo 45,09 €
In magazzino
Peso: 0,114 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83016000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
