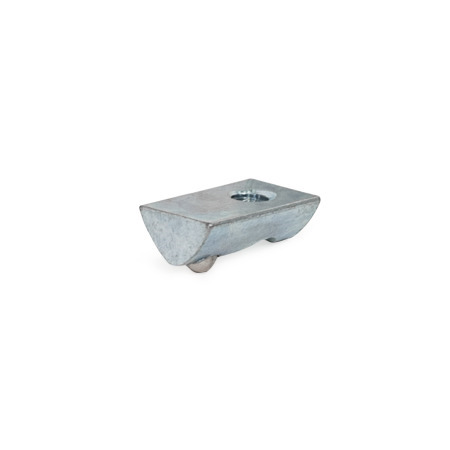

Las placas de posicionamiento GN 50i sujetan uniones y accesorios en la ranura de los perfiles de aluminio.
La bola accionada por muelle asegura la placa de posicionamiento contra el deslizamiento no deseado en la ranura, lo que facilita la instalación.
Las placas de posicionamiento de los tipos N y V se pueden girar en la ranura en cualquier posición.
Acero, galvanizado, azul pasivadoSZ
Acero inoxidable, acabado lisoNB
RoHS
| N | Sin protección anti-torsión |
| V | Con protección anti-torsión |
| S | Pesado |
| Tipo | n | d Acero | Acero inoxidable | b ≈ | h1 ≈ | h2 ≈ | h3 ≈ | Longitud l | m ≈ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 5 | M 3 | M 4 | M 5 | - | - | M 4 | M 5 | - | - | 8 | 4 | 0,8 | - | 11,5 | 4 |
| N | 6 | M 3 | M 4 | M 5 | M 6 | - | - | - | - | - | 11 | 6 | 0,9 | - | 17 | 5 |
| N | 8 | M 4 | M 5 | M 6 | M 8 | - | M 4 | M 5 | M 6 | M 8 | 14 | 7 | 1,6 | - | 23 | 7 |
| V | 5 | M 3 | M 4 | M 5 | - | - | - | - | - | - | 8 | 4 | 0,8 | 0,7 | 11,5 | 4 |
| V | 6 | M 3 | M 4 | M 5 | M 6 | - | M 5 | M 6 | - | - | 11 | 6 | 0,9 | 0,5 | 17 | 5 |
| V | 8 | M 3 | M 4 | M 5 | M 6 | M 8 | - | - | - | - | 14 | 7 | 1,6 | 0,9 | 23 | 7 |
| S | 8 | M 4 | M 5 | M 6 | M 8 | - | - | - | - | - | 18 | 7 | 1,6 | 2,8 | 23 | 7 |
|
